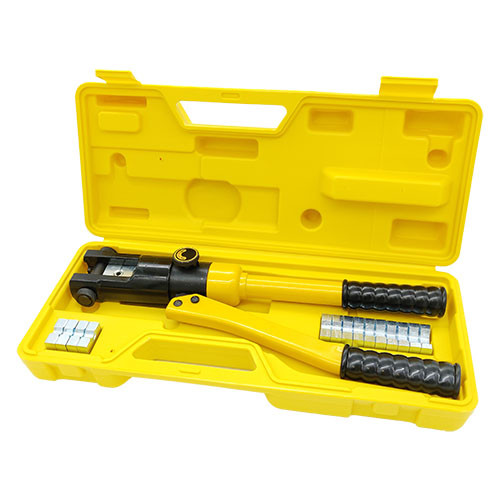

Ручний гідравлічний прес для наконечників і гільз YQK-120 (10-120 мм2) СТАНДАРТ HCRT0120

Ручний гідравлічний прес для наконечників і гільз YQK-120 (10-120 мм2) СТАНДАРТ HCRT0120

Як робоча рідина застосовують гідравлічну олію. Це рішення дає змогу знизити фізичні витрати монтажника, порівнюючи з роботою механічними кліщами.

Забороняється застосовувати як робочу рідину:

• корозійно-активні речовини;
• олія з домішками води.

Для обтискання необхідно зробити 11 кроків:

1. Видалити ізоляцію необхідної довжини з кабелю або дроту.
2. Вставити жилу провідника очищеним від ізоляції кінцем у наконечник або гільзу (відповідно дотримуватися відповідності).
3. Витягти вісь із головки.
4. Установити напівформи матриці в головку. Номер матриці має відповідати номеру наконечника.
5. Розмістити провідник із наконечником у фігурному пазу між напівформами матриці.
6. Установити вісь у головку.
7. Повернути гвинт у положення «ON» (поворот за годинниковою стрілкою на 180°).
8. Здійснювати ручки, що гойдають, поки торці матриці не зіткнуться. Обтискати гільзи від центру до країв. Після того як торці матриці зіткнулися, не переміщати ручку.
9. Повернути гвинт у положення «OFF» (проти годинникової стрілки на 180°).
10. Витягти опресований провідник із матриці (якщо треба дістати вісь із головки).
11. Звести ручки агрегату.

Заходи безпеки

• забороняється працювати з дротами, що перебувають під напругою й розбирати виріб під час обтискання;
• якщо експлуатація довго не відбулася, треба замінити робочу рідину;
• у разі течі гідравлічної оливи в процесі обтискання негайно поверніть гвинт у положення «OFF», витягніть дріт із матриці та зведіть ручки;
• в процесі зберігання:
  • середовище не має містити корозійно-активних речовин;
  • заправлений робочою рідиною;
  • головка оброблена консервацією мастилом.
